Remplacement de l'embrayage sur 107 avec une boite robotisée
Je ne suis pas mécanicien mais un bon bricoleur averti
Remplacement du ventilateur moteur qui est HS


Remplacement de l’embrayage + mécanisme + butée                 oscaro                                  141 euros
Remplacement du ventilateur (radiateur moteur)                        oscaro                                  168 euros
                                                                                             Frais port                                   5 euros
Remplacement des 2 joints spi (sortie de BV)                                 peugeot                              39 euros (remplacement car j'ai presque 110.000 km)
Remplacement du liquide de refroidissement 5L                            centre auto                           11 euros
Remplacement huile BV 75W95 synthèse GL4/5                            centre auto                           28 euros

Dépose/repose : environ 8 h


Une revue technique automobile (RTA) est nécessaire pour faire ces travaux.
Je n'ai pas respecter la procédure de la RTA à la lettre mais j'ai fait comme je le sentais


Très important:
Avant le démontage : il faut procéder au réglage de la position d'embrayage (procédure décrite dans la RTA) ou sinon se servir d'une valise diag comme moi.


Après avoir reposé la boite de vitesses : il faut repasser la valise diag pour faire les apprentissages de l'embrayage et de la BV (ou le faire manuellement RTA)

Procédure que j'ai faite :
Diag
Dépose bouclier av (bas 5 vis, haut 4 vis + 1 par aile)
Débloquer écrou de cardan (douille 12 pans de 30)
Déposer la batterie (2 cosses +/-  vis de 10, fixation 1 vis de 12)
Lever les roues av + chandelles de sécurité
Déposer les 2 roues av (vis de 17)
Déposer optique av gauche (3 vis de 10 + 4 connecteurs électriques)
Vidange liquide de refroidissement (vis de 14 sous la pompe à eau, ouvrir le bouchon radiateur, puis débrancher durit inférieur radiateur)
Déposer le vapo détendeur GPL
Déposer le support batterie (2 vis de 10 + 1 vis de 12 en bas)
Dépose de la jupe inférieure (12 vis de 10) pour plus d'accès et de facilité
Garde boue en plastique coté gauche (2 vis de 10 + clips)  pour plus d'accès et de facilité
Vidange huile BV (vis de 24 en bas à gauche de la BV)
Dépose des 2 cardans (écrou de cardan + rotule de direction + la rotule inférieur est trop dure à déboîter donc dépose de la vis de 19 AV du triangle et desserrer la vis AR + biellette de barre stabilisatrice (1 vis de 12 au dessus, 1 vis de 12 au dessous), taper légèrement avec un burin pour déboîter les cardans coté BV
Débrancher les 2 connecteurs électriques de l’actionneur d’embrayage
Déposer l’actionneur (3 vis de 12)
Débrancher les connecteurs électriques de la BV
Débrancher la sonde lamda aval
Déposer le tuyau échappement (sous la catalyseur) 2 vis de 14 avec ressorts + dépose du sillent bloc intermédiaire

Repose :
Remonter tout
Huile BV                                                           1.4 L        75 W 95
Bouchon de 24 sur l’AV de la BV (vis de 24)
Liquide de refroidissement Peugeot                    4 à 4.4 L + purge

Valise diag pour faire les apprentissages
Essai routier, passage de toutes les vitesses en auto et en manuel
Tout est ok


Montée en température moteur = déclenchement ventilo (ok)



Revenir en haut
Publicité






MessagePosté le: Jeu 21 Aoû - 13:43 (2014)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
cariskidoo


Hors ligne

Inscrit le: 24 Déc 2013
Messages: 108
Localisation: somme
Véhicule(s): 107
Masculin

MessagePosté le: Jeu 21 Aoû - 13:45 (2014)    Sujet du message: Remplacement embrayage sur BV robotisée Répondre en citant

..

Dernière édition par cariskidoo le Ven 22 Aoû - 22:56 (2014); édité 2 fois
Revenir en haut
cariskidoo


Hors ligne

Inscrit le: 24 Déc 2013
Messages: 108
Localisation: somme
Véhicule(s): 107
Masculin

MessagePosté le: Jeu 21 Aoû - 13:55 (2014)    Sujet du message: Remplacement embrayage sur BV robotisée Répondre en citant

Je n'arrive pas à insérer des photos...

Revenir en haut
jrlefort


Hors ligne

Inscrit le: 25 Juin 2009
Messages: 999
Localisation: Yvelines, France
Véhicule(s): 107 1.0 urban 06/200
Masculin

MessagePosté le: Jeu 21 Aoû - 14:33 (2014)    Sujet du message: Remplacement embrayage sur BV robotisée Répondre en citant

Comment fais-tu ?

Pour moi, ça marche ...

Une fois que tu as uploadé ton image, il ne faut pas oublier, comme c'est marqué, de copier/coller le lien qu'il t'a fabriqué vers ton message !


_________________
107 Urban 3P jaune


Revenir en haut
ICQ MSN Skype
cariskidoo


Hors ligne

Inscrit le: 24 Déc 2013
Messages: 108
Localisation: somme
Véhicule(s): 107
Masculin

MessagePosté le: Jeu 21 Aoû - 21:53 (2014)    Sujet du message: Remplacement embrayage sur BV robotisée Répondre en citant

Je vais faire un essai pour insérer une photo.

Revenir en haut
cariskidoo


Hors ligne

Inscrit le: 24 Déc 2013
Messages: 108
Localisation: somme
Véhicule(s): 107
Masculin

MessagePosté le: Jeu 21 Aoû - 21:59 (2014)    Sujet du message: Remplacement embrayage sur BV robotisée Répondre en citant

.




Dernière édition par cariskidoo le Ven 22 Aoû - 22:54 (2014); édité 1 fois
Revenir en haut
cariskidoo


Hors ligne

Inscrit le: 24 Déc 2013
Messages: 108
Localisation: somme
Véhicule(s): 107
Masculin

MessagePosté le: Jeu 21 Aoû - 22:00 (2014)    Sujet du message: Remplacement embrayage sur BV robotisée Répondre en citant

ok ça marche
Merci jrlefort


je vais donc pouvoir mettre d'autres photos probablement demain.


Revenir en haut
cariskidoo


Hors ligne

Inscrit le: 24 Déc 2013
Messages: 108
Localisation: somme
Véhicule(s): 107
Masculin

MessagePosté le: Jeu 21 Aoû - 22:02 (2014)    Sujet du message: Remplacement embrayage sur BV robotisée Répondre en citant

.


Dernière édition par cariskidoo le Ven 22 Aoû - 22:58 (2014); édité 1 fois
Revenir en haut
cariskidoo


Hors ligne

Inscrit le: 24 Déc 2013
Messages: 108
Localisation: somme
Véhicule(s): 107
Masculin

MessagePosté le: Ven 22 Aoû - 20:09 (2014)    Sujet du message: Remplacement embrayage sur BV robotisée Répondre en citant

voilà quelques photos

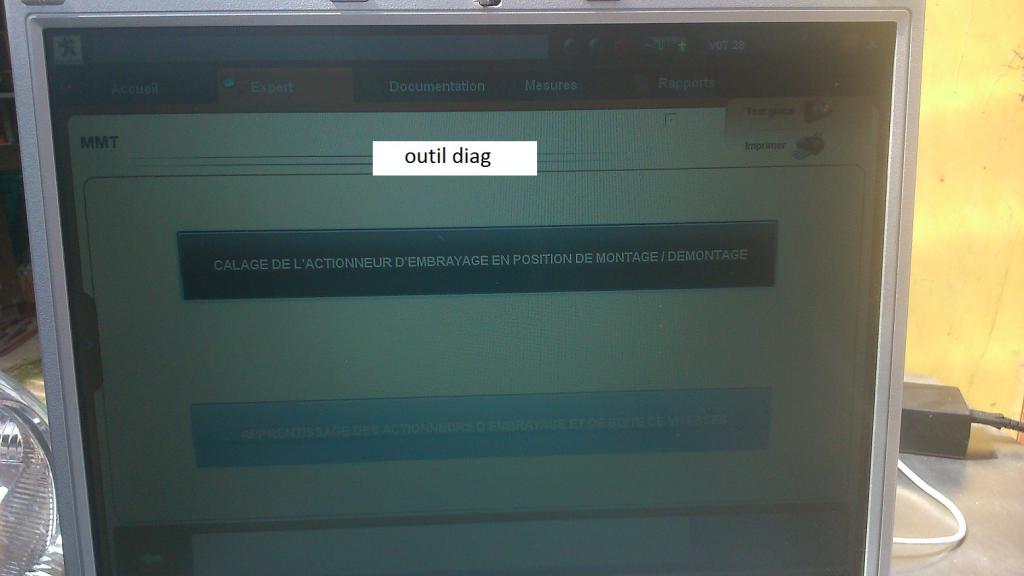

calage de la position d'embrayage
avec la valise diag, c'est plus sûr et rapide que manuellement comme décrit dans la revue technique

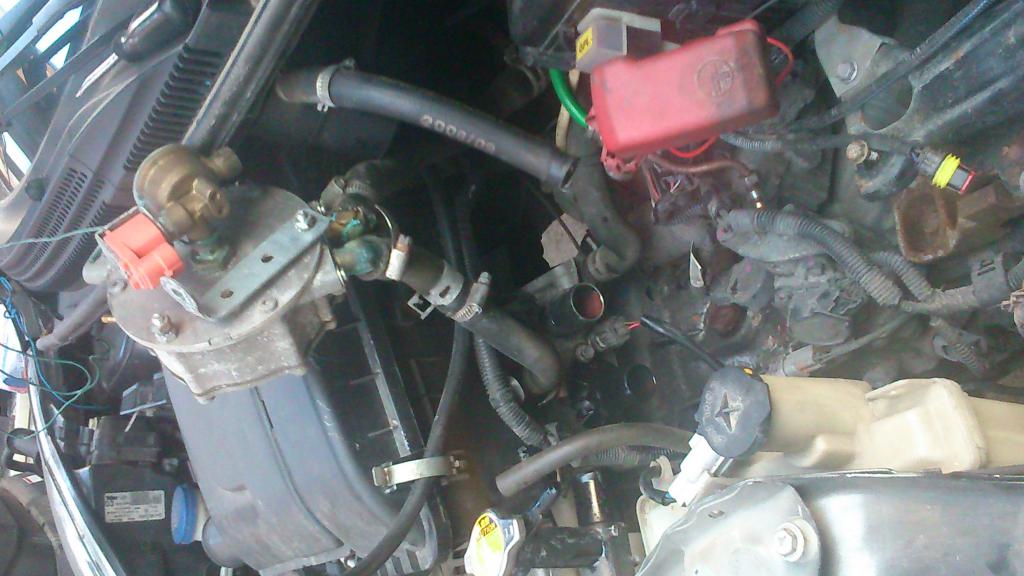

sous le capot

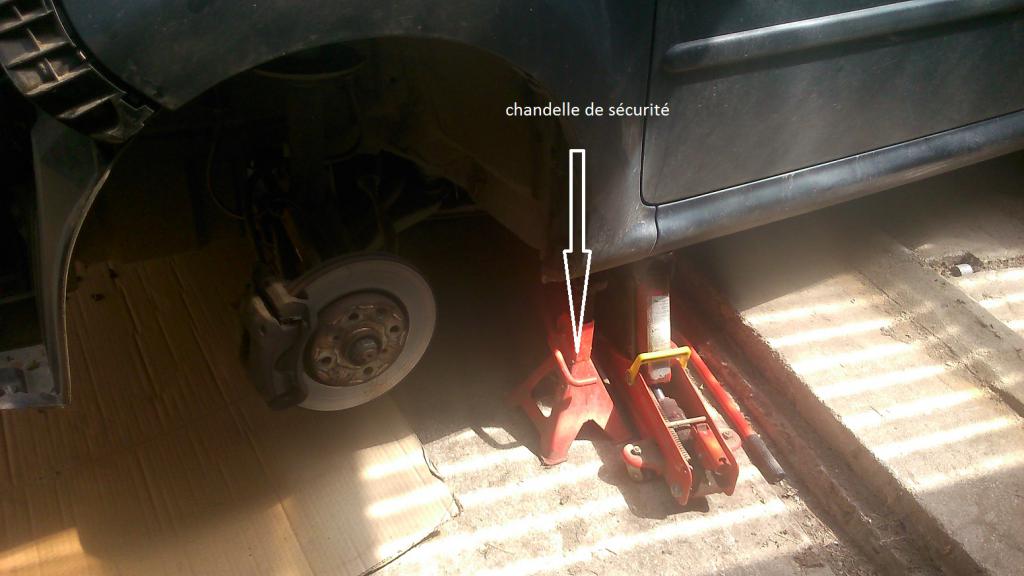

dépose des roues + chandelles de sécurité

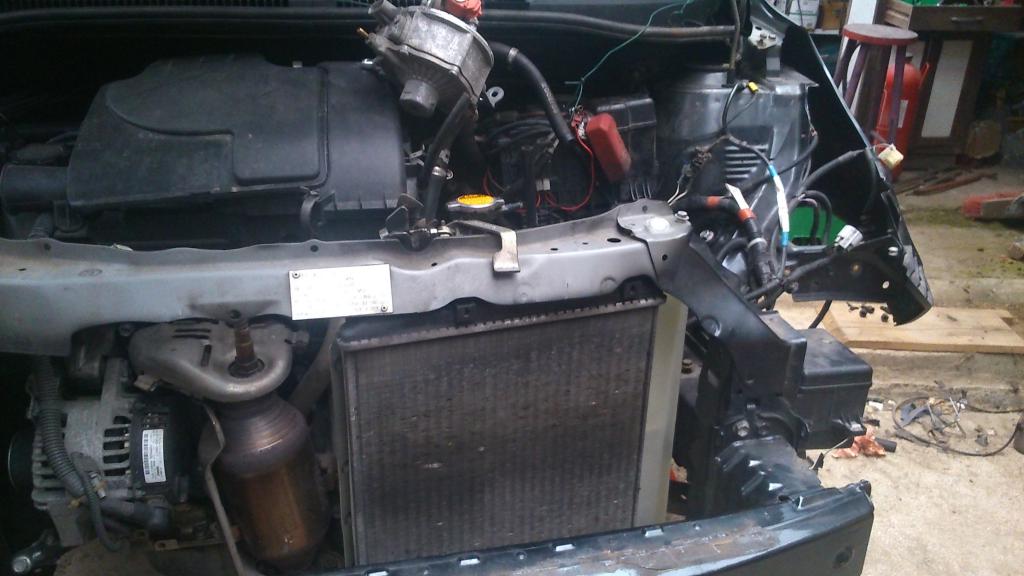

dépose du bouclier avant + optique avant gauche









dépose de la batterie + son support + 2 dutits du radiateur









dépose des 2 cardans
du côté gauche, j'ai déposé l'étrier de frein et le disque de frein pour accéder facilement à la rotule inférieure
la rotule inférieure étant difficile à déboîter sans un arrache spécifique (que je n'ai pas) j'ai dévissé le triangle inférieur avec les 2 vis du triangle côté châssis afin de pouvoir retirer le cardan









la BV au sol, un cric est nécessaire sous le moteur pour le maintenir du fait que 2 supports moteur et boite de vitesse ont été déposés (support de gauche et support inférieur)









l'ancien mécanisme d'embrayage à déposer









moteur sans la BV














kit embrayage + 2 joints spi de sortie de boite de vitesse









repose avec un centreur d'embrayage

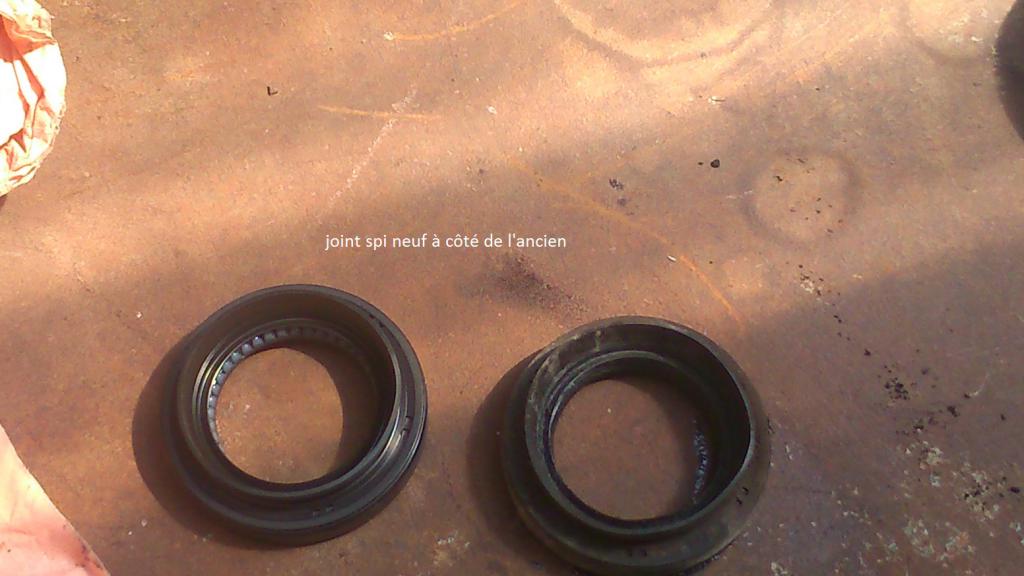

joint spi neuf









repose de la BV à l'aide d'une chèvre. J'étais seul pour la dépose et repose de la boite (environ 8 heures) en prenant mon temps et en démontant des pièces que je voulais
démonter pour plus de facilité pour mon travail

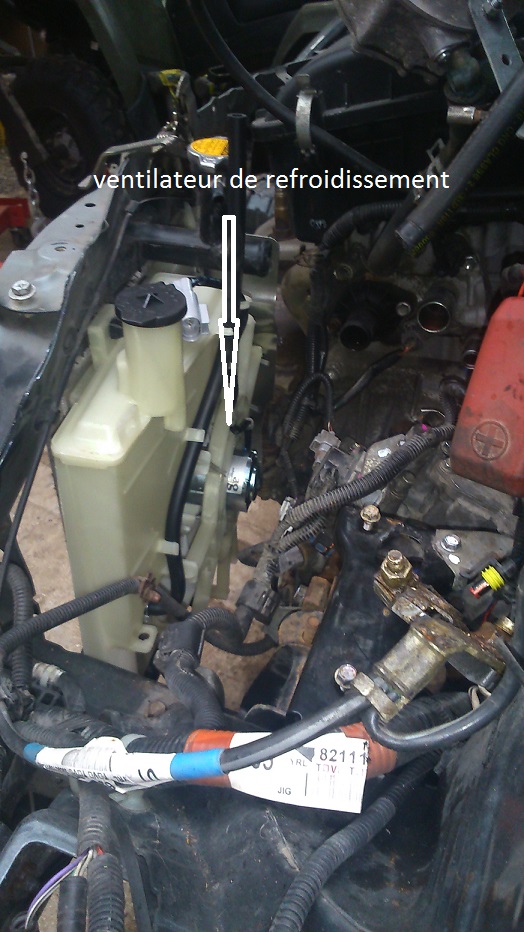

repose du radiateur (et du ventilateur neuf)

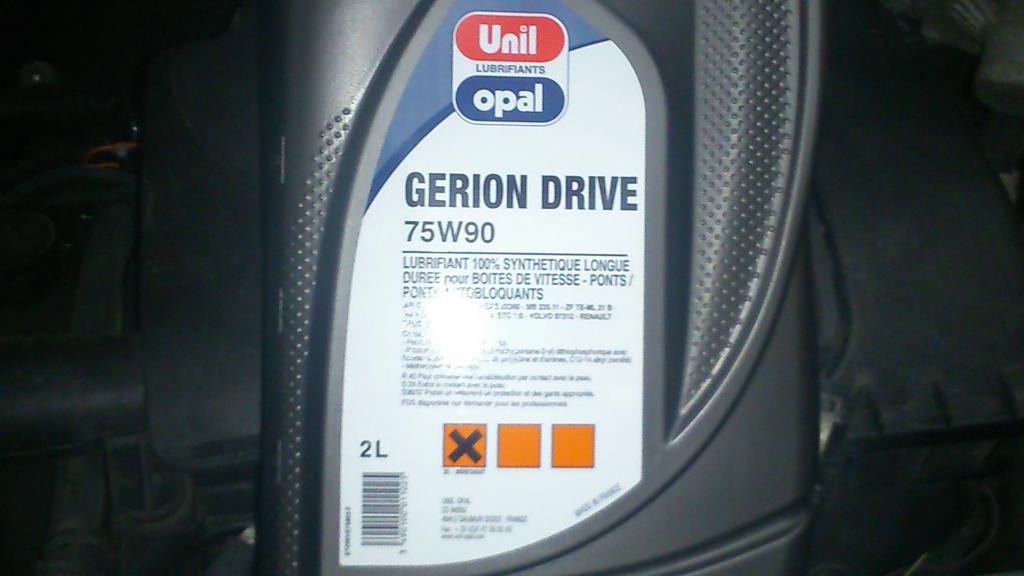

huile de BV = 75 W 90 full synthétique









remplissage de la BV

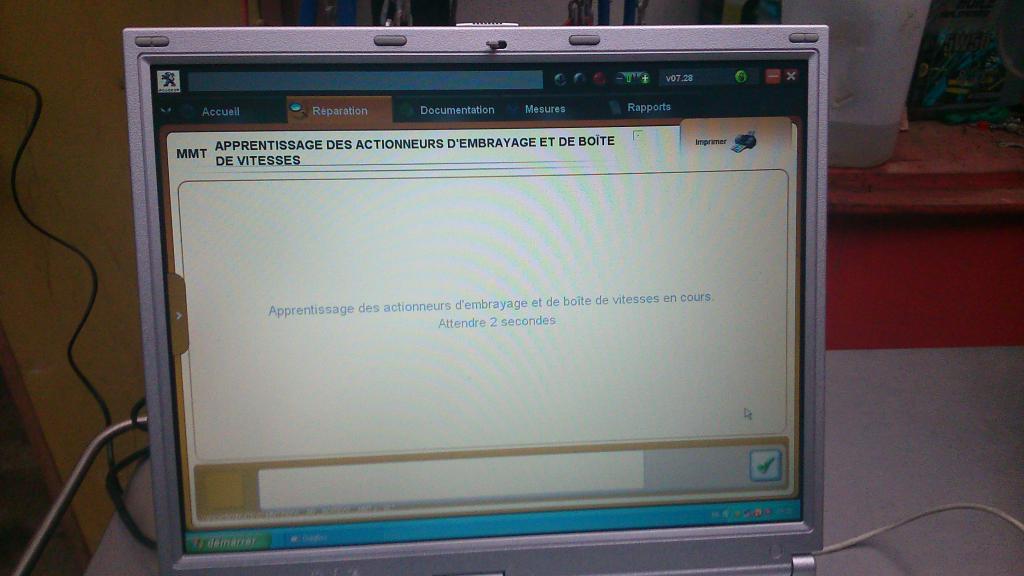

branchement de la valise diag pour faire les apprentissages d'embrayage et de boite de vitesse
